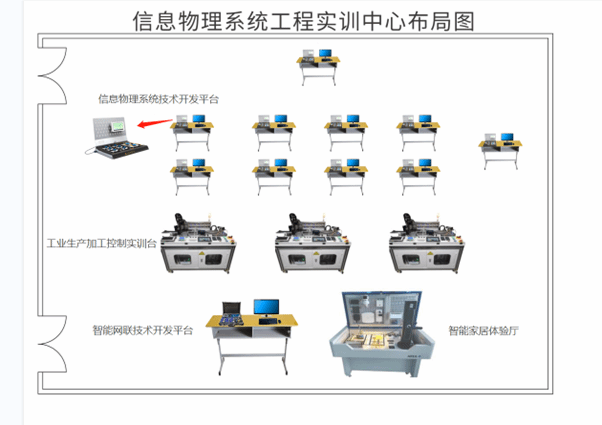

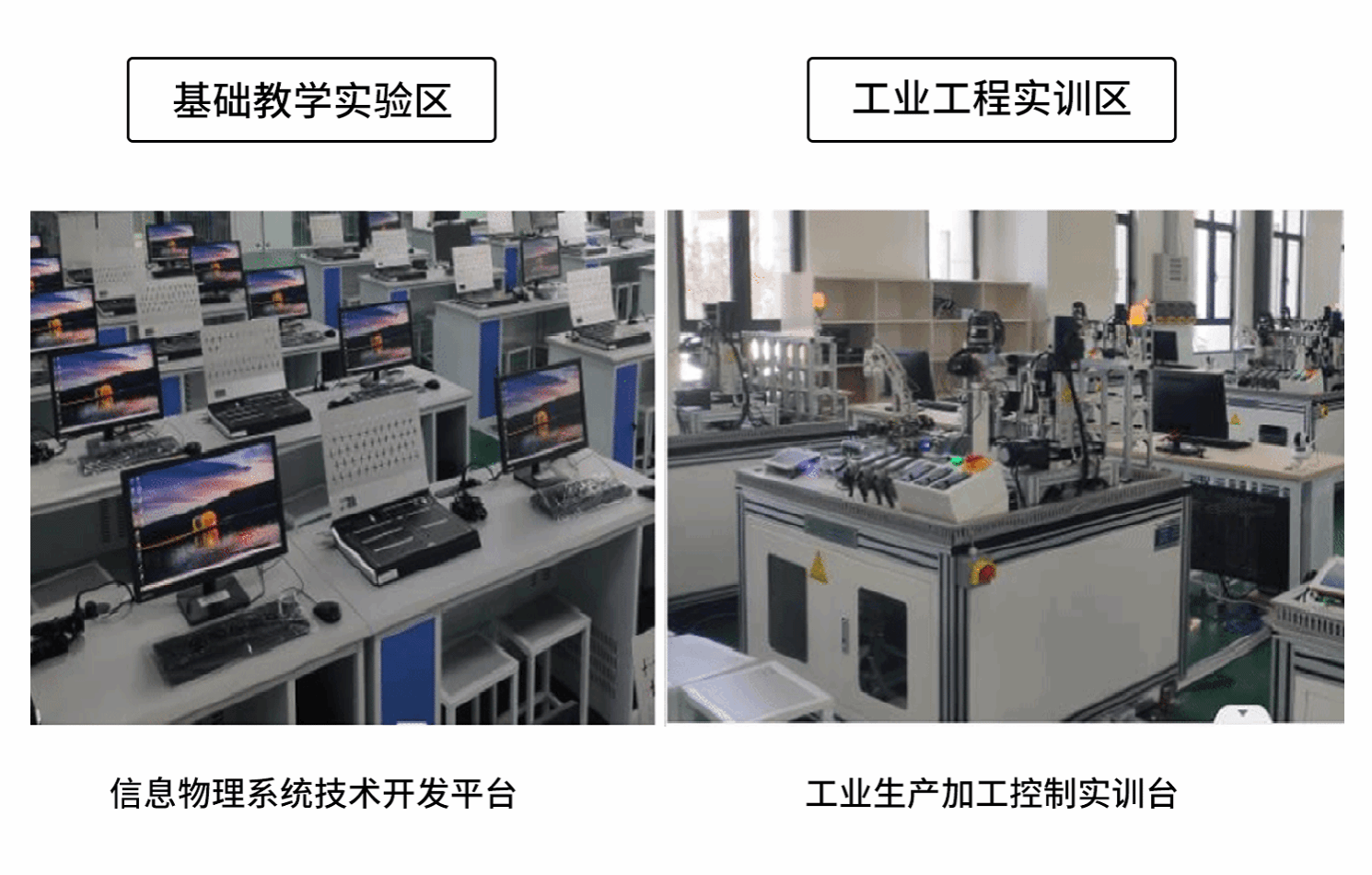

信息物理系统工程实训中心

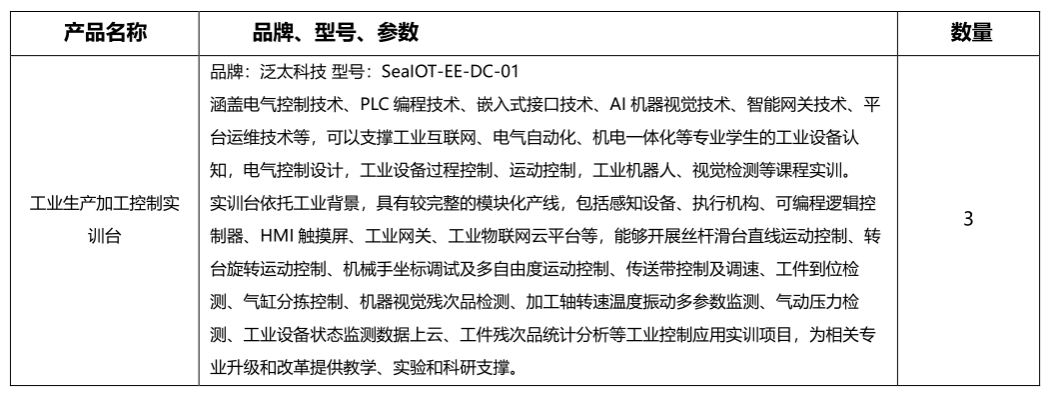

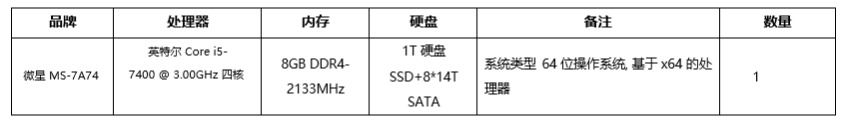

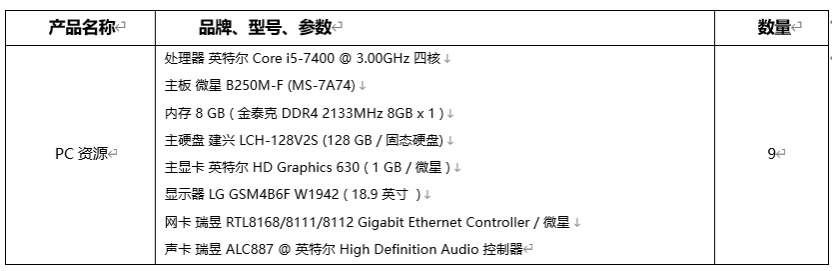

 硬件系统

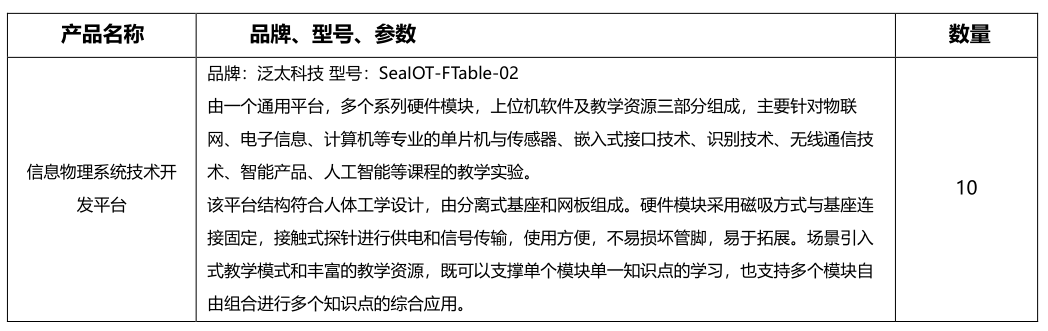

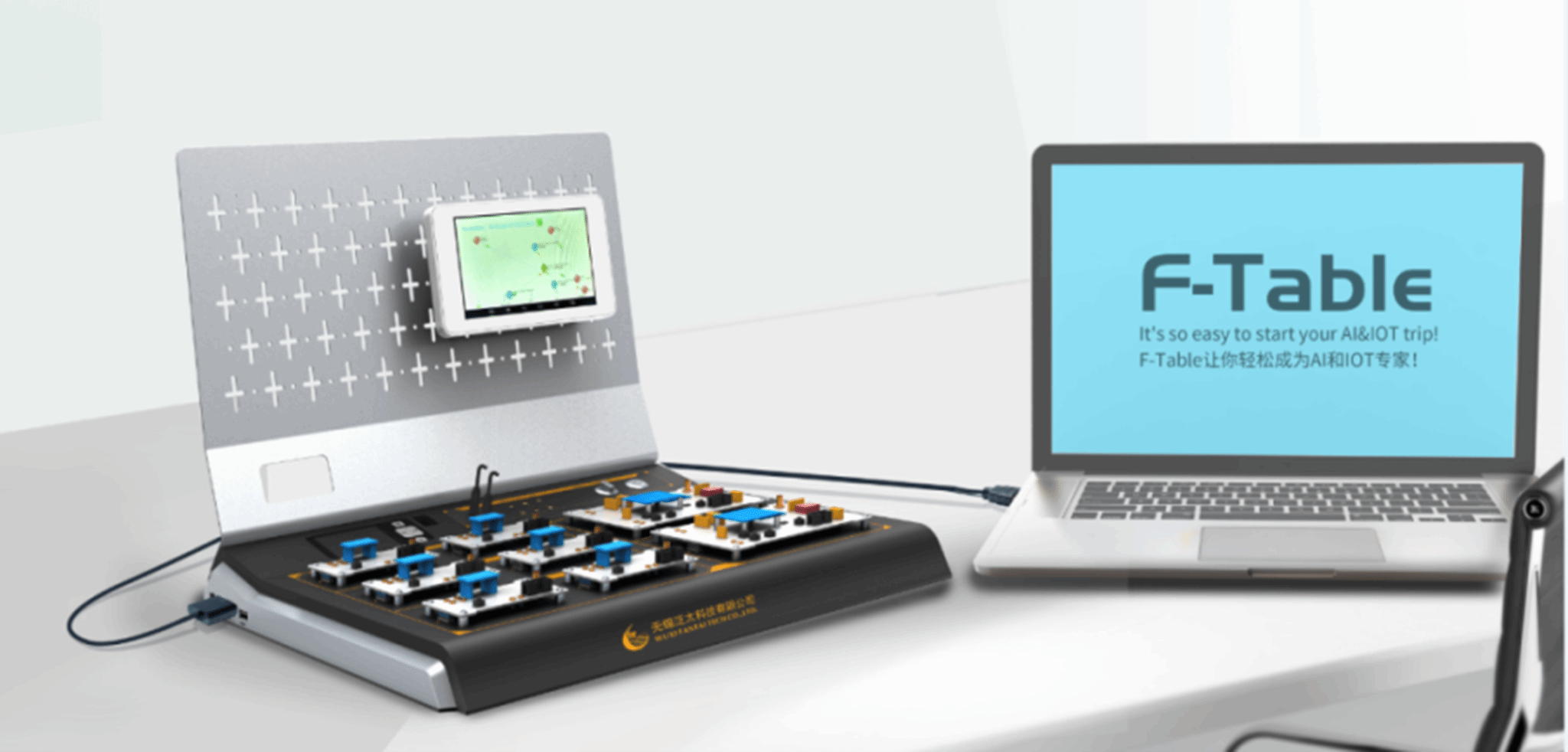

信息物理系统技术开发平台

平台是一款“1+X”基础教学平台（即1个平台+X个系列开发模块），是主要针对信息物理系统、物联网、电子信息、及通信等相关专业研发的教学实验设备。该平台可完成单片机与传感器、嵌入式接口技术、识别技术、无线通信技术，人工智能等多种基础学科教学，既可以用单个模块训练对应单个知识点，也可以使用多个系列的模块练习各知识点的综合运用。

硬件组成

平台硬件部分由一个通用基础平台，多个系列开发模块组成。

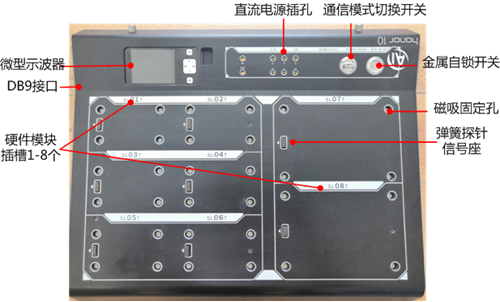

基础平台结构

电源供电：采用DC12V3A直流电源供电，电源到平台后可分三路电源，分别是DC12V,DC5V,DC3.3V，每一路电源的带载能力至少为1A以上电流，用于外扩传感器或控制器开发调试。SLOT硬件通信接口：由8个SLOT模块接口组成，每一路电压在通信底板上有过流保护电路，以保护其中一个SLOT模块因短路等原因不至于损坏总电源或其他SLOT节点的供电。

模块地址：每一个模块都有自己模块RS485通信地址，当多个模块组合场景演示时，能在PC端C#软件上进行场景联动。

（1）.采用8051核的单片机接口技术

每个硬件教学模块都有独立CC2530单片机模块，留有丰富通信接口，主要完成各种传感器采集、执行器控制以及无线通信功能。

（2）.采用Cortex-M3微控制器模块接口技术

每个硬件教学模块都有独立Cortex-M3单片机模块，留有丰富通信接口，主要完成各种传感器，通信，射频识别，网络通信及嵌入式开发任务。

（3）.丰富的硬件模块系列

目前教学模块支持嵌入式系列模块教学，传感器系列模块教学，射频类系列模块教学，网络通信类系列模块教学等，每一系列硬件模块都有丰富教学资源，不同系列模块之间可以组成复合场景，达到从基础教学到场景应用开发的目的。

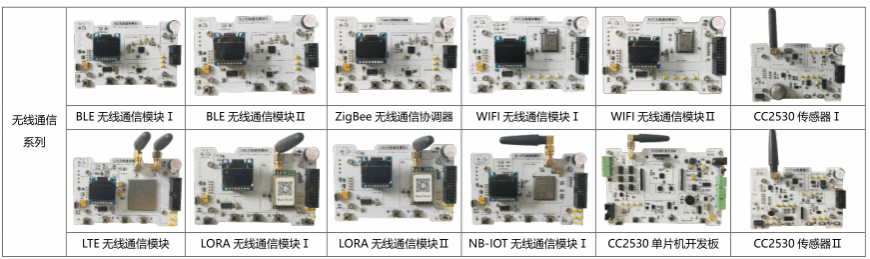

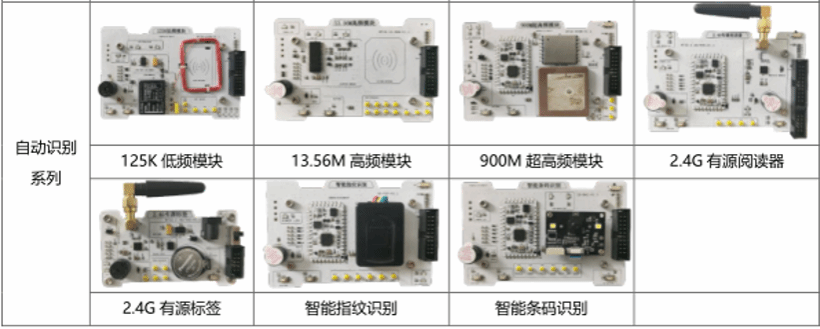

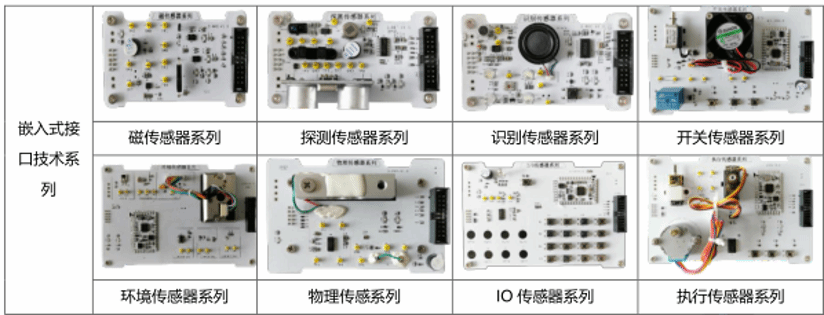

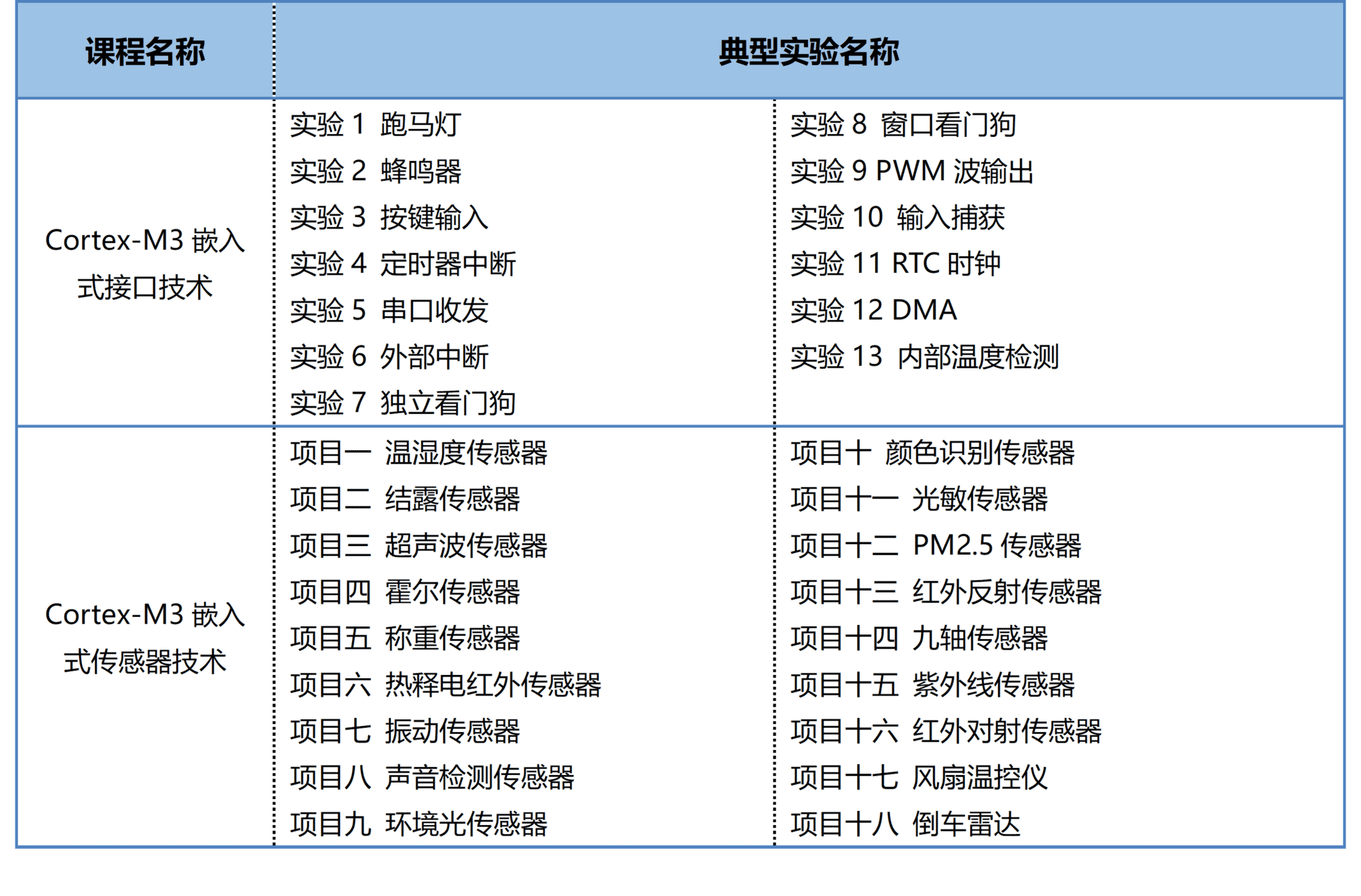

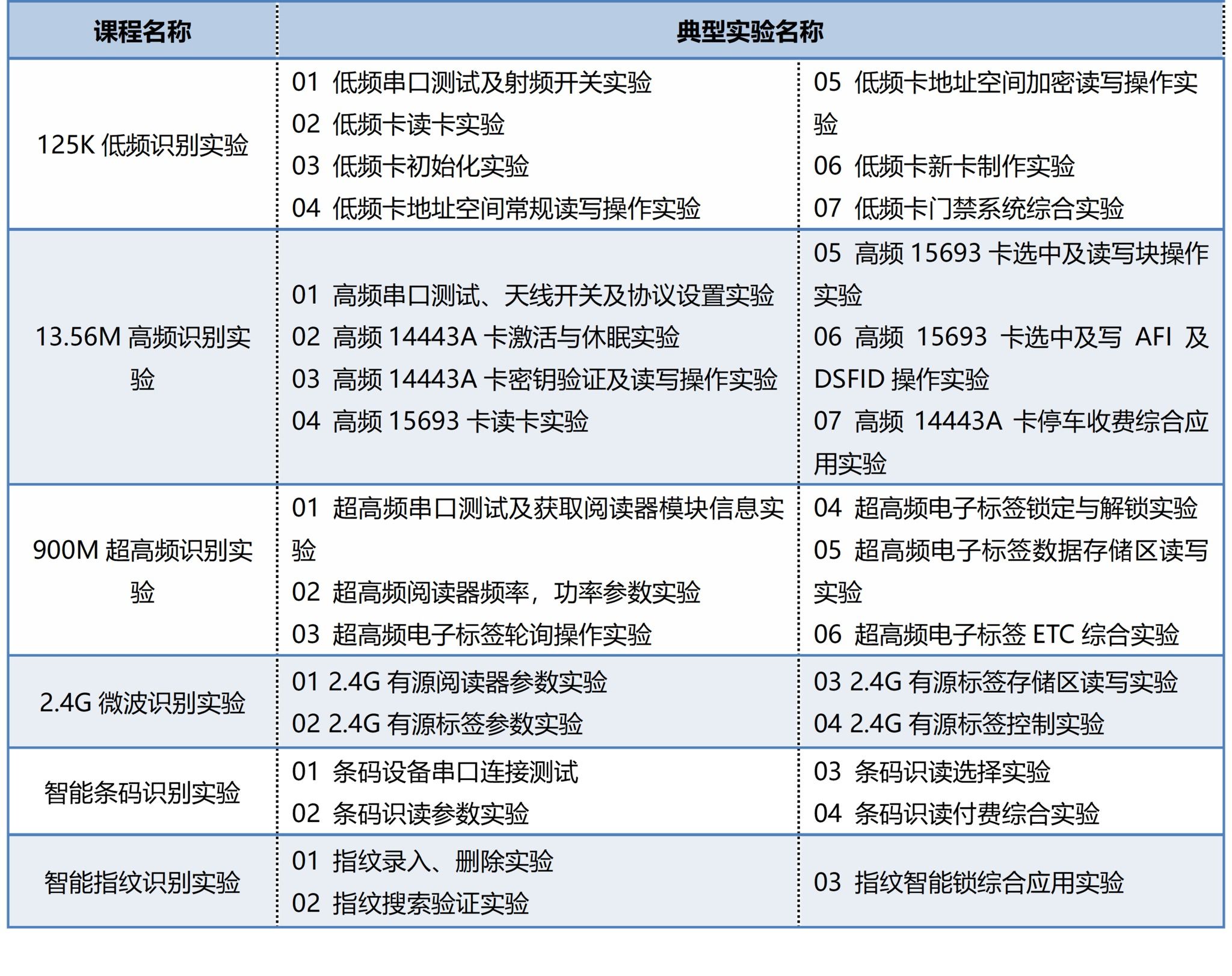

硬件模块支撑Cortex-M3嵌入式接口技术系列、自动识别系列、无线通信系列，可持续扩展，硬件模块如图所示。

     软件资源

采用C#软件完成各系列模块的资源教学

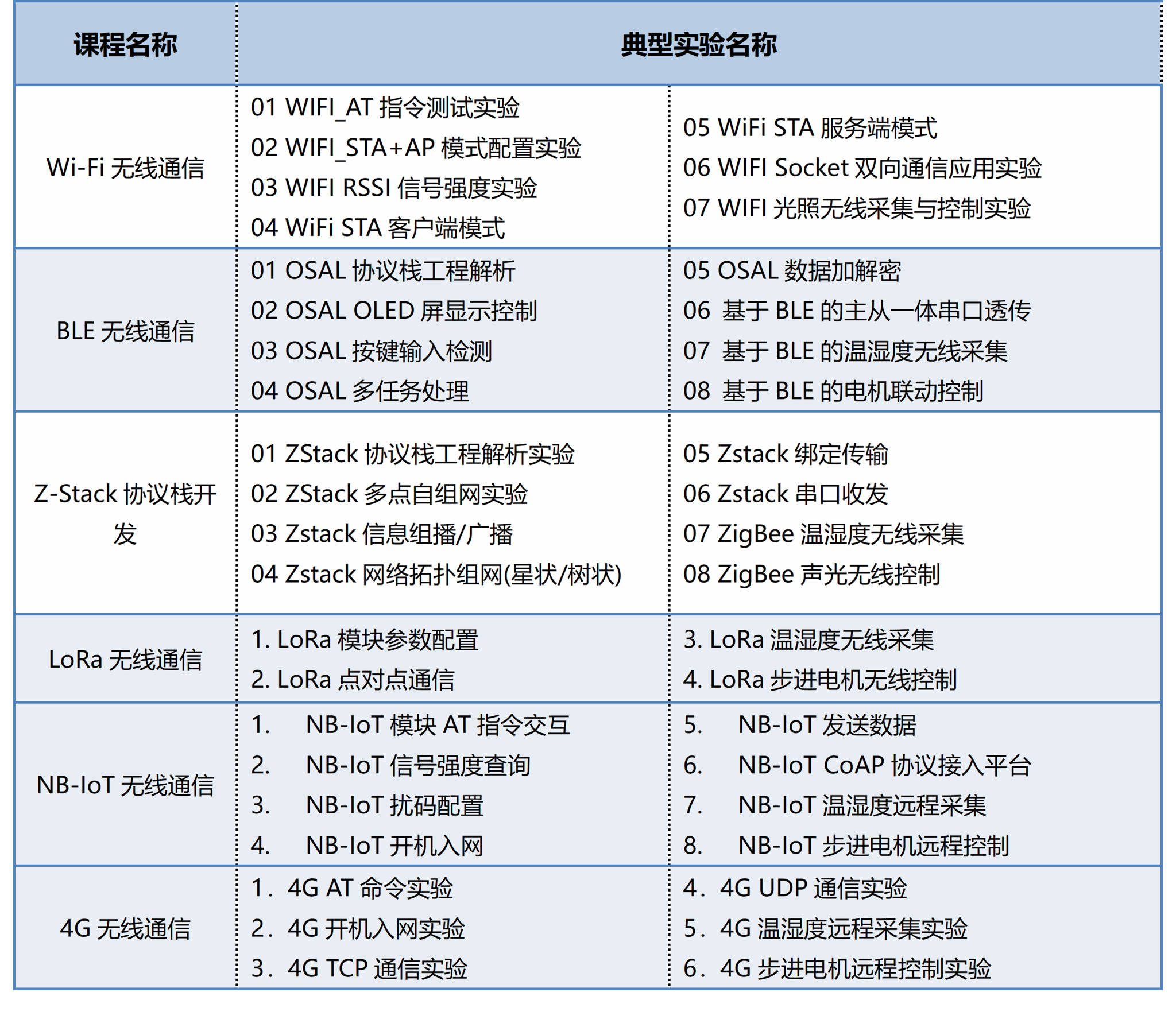

在C#软件上有每一个教学实验资源，包含实验目的，实验原理，实验内容，实验步骤，实验过程，实验现象以及对应场景应用，能够让学生不仅学习传感器概念，原理，开发，还能学以致用。

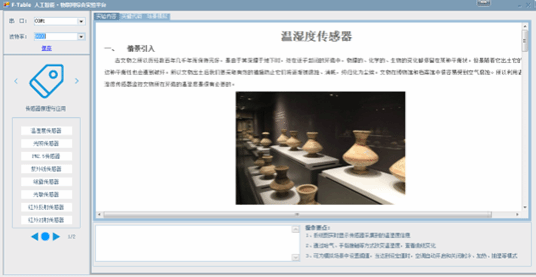

实验资源软件案例界面

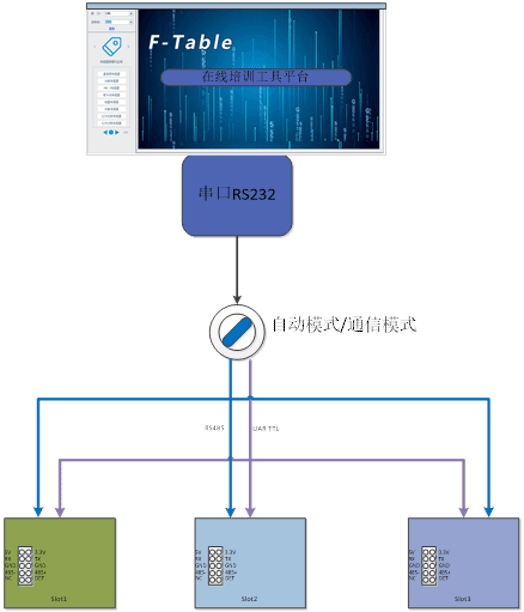

支持两种通信方式，区别：

串口TTL电平只能与一个模块信息互通、调试、ISP烧录，主要用于单个SLOT传感板开发。

RS485通信模式可以完成8个SLOT模块同时与PC端C#软件信息互通，主要用于多节点场景演示，也可以用于多SLOT模块。
